Diameter 273mm Verminderende van het DiameterKoolstofstaal en Roestvrije staal T-stukmachine

Diameter 273mm die van het diameterkoolstofstaal en roestvrije staal T-stukmachine verminderen

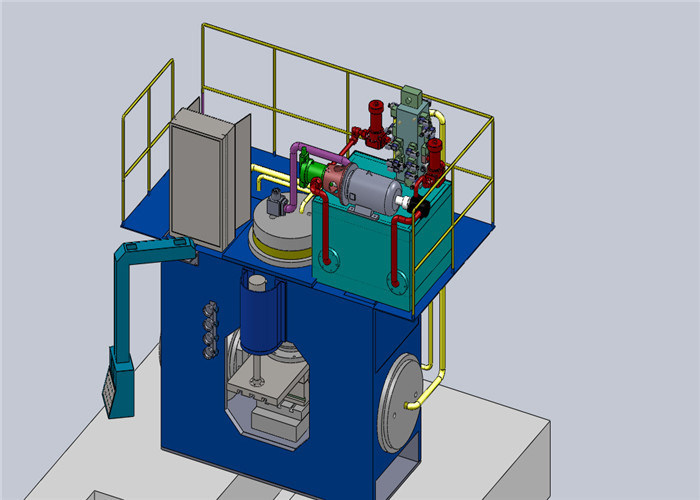

De gehele structuur van T-stukmachine wordt geïntroduceerd:
(1) het optimaliseringsontwerp van de kaderfuselage van de T-stukmachine verzekert de sterkte van de machine. De lassendelen zullen geteste niet-destructief zijn, en de het verouderen behandeling zal na lassen worden uitgevoerd om de volledige verwijdering van spanning en geen misvorming in het gebruik van het materiaal te verzekeren.
(2) er zijn t-vormige groeven onder de schuif en boven de het werklijst voor het installeren van de vorm.
(3) een apparaat van het dood puntslot wordt verstrekt op de schuif om de schuif te verhinderen te glijden.
(4) het machtsmechanisme wordt geplaatst op de bovenkant van de machine, en de bovenkant van de fuselage wordt voorzien van een veiligheidsplatform en een omheining.
(5) de diagids wordt gesmeerd door niet-terugwinningstype automatische doorgevende dunne olie, en is uitgerust met olie die doos en foutenbeeldscherm ontvangen.

Het hydraulische machtsmechanisme van de T-stukmachine is geïnstalleerd boven de fuselage, oliepomp, motor, de integratieblok van de patroonklep, brandstoftank en andere componenten, het machtsmechanisme omvat oliefiltratie, het koelen, de vertoning van het de olieniveau van de olietemperatuur en andere apparaten. De belangrijkste oliepomp is een de duikerspomp van de constante machtsinput, en de outputstroom kan met de druk variëren.
Elektrocontrolesysteem van T-stukmachine: de T-stukmachine is uitgerust met een onafhankelijk elektrocontrolekabinet, en de belangrijkste post van de verrichtingsknoop wordt opgeschort op de fuselage. De T-stukmachine keurt PLC controlemechanisme goed. De T-stuk elektromechanische bron is AC380V, is de 50HZ-controlevoeding AC220V, en de elektromagneetvoeding van elke klep is DC24V.The-T-stukmachine kan koolstofstaal, legeringsstaal, roestvrij staal, koper etc. produceren.



T-stukelleboog het koude vormen zich zou de machine van modelyslt100a kunnen voor de productie van gelijke en verminderende T-stukken van sie van 1/2“ aan 4“ met dikte van SCH10 aan XXS van roestvrij staal worden ontworpen en worden vervaardigd, koolstofstaal, legeringsstaal, monel, nikkellegering, maar het normale model enkel zal voor productie maximumdikte tot SCH80 worden ontworpen en worden vervaardigd.
Hoofdlijnen:
1. Het wordt geconstrueerd met sterk metaalkader met goede apearence en het stabiele functioneren.
2. Het heeft individuele machtsbouw en het elektrosysteem, keurt betrouwbare PLC knoop gecentraliseerde controle, het gebruik geprogrammeerde goed systeem van de touch screenverrichting, toepast evenredige klep om druk te regelen, zal het onder druk gezet in kromme, die gemakshalve kan worden aangepast en zowel manueel als automatisch werkte.
3. Onze het specical ontwerpen kon de lege grootte van grondstof verminderen.
